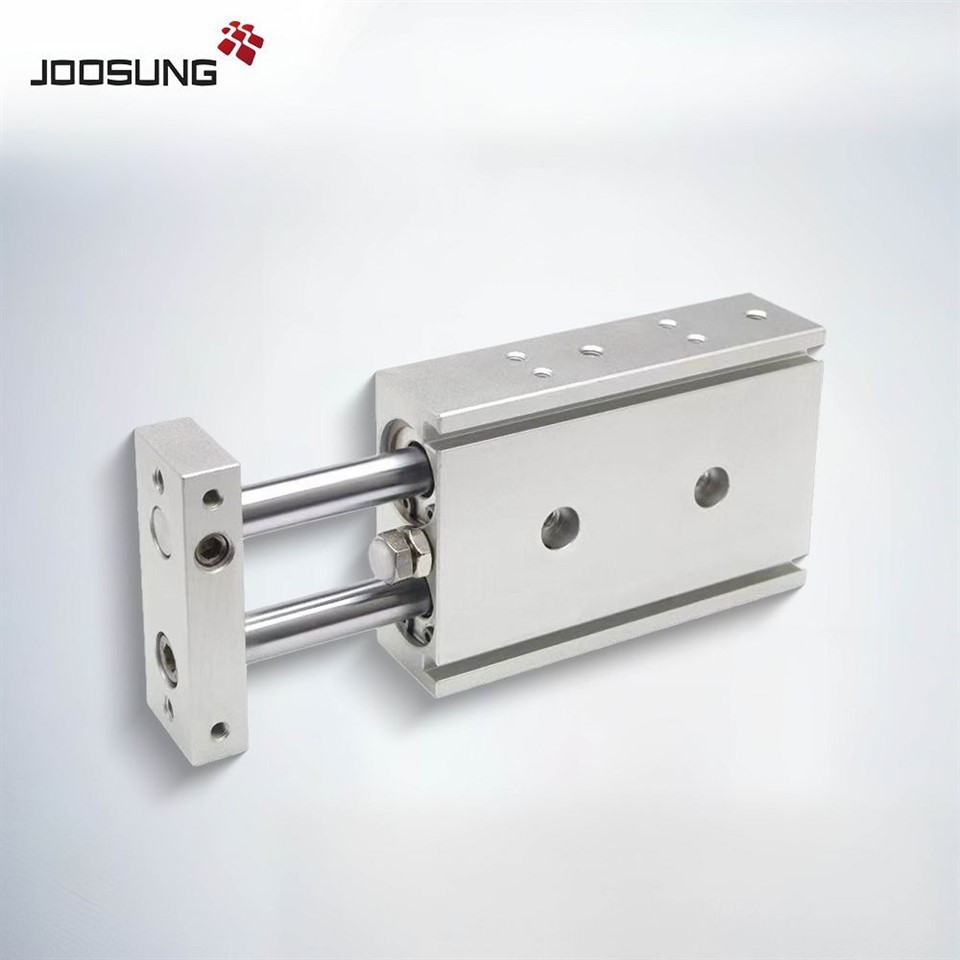

DeAirtac TR -serieer enJis-Standard Dual-Rod guidet cylinderKombination af drev og vejledning inden for en kompakt glidende styret krop. Det har enUdvidet skydeguide systemDet fungerer uden smøring og leverer høj præcision og holdbarhed. Dens dobbeltstangstruktur minimerer stang-endafbøjning og forhindrer rotation, hvilket giver fremragende modstand mod bøjnings- og vridningskræfter.
Designet tillader detMulti-overflademonteringVia orienteringshuller og inkluderer en slagjusteringskofanger foran til pudepåvirkningen. Dobbelt luftporte på begge sider tilbyder monteringsfleksibilitet, og en magnet er inkluderet som standard for problemfri sensorintegration.
|
Hvordan man bestiller TR -serien pneumatisk cylinder |
|||
|
Tr |
20 |
50 |
S |
|
Model |
Borestørrelse |
Cylinderlag |
Magnet |
|
TR: Twin-Rod-cylinder (dobbeltvirkende type) |
6 10 16 20 25 32 |
S: Med magnet |
|
Har brug for en kompakt cylinder medpræcis vejledning og høj strukturel integritet?
DeAirtac TR-serien Dual-Rod guidet cylinderTilbyder pålidelig, pladseffektiv ydelse til krævende automatiseringsmiljøer.
Kontakt os i dagFor detaljerede datablad, 3D CAD-modeller og OEM-optimerede citater!
|
Specifikation: |
|||||
|
Borestørrelse: |
10 |
16 |
20 |
25 |
32 |
|
Fungerende type: |
Dobbelt skuespil |
||||
|
Væske: |
Luft (skal filtreres af 40μm filterelement) |
||||
|
Driftstryk: |
0,2 ~ 1,0MPa |
0,15 ~ 1,0MPa |
|||
|
Bevis pres: |
1,5MPa (215psi) |
||||
|
Temperatur (grad): |
-20~70 |
||||
|
Hastighed ringede (mm/s): |
30~500 |
||||
|
Justerbart slagtilfælde (mm): |
-5~0 |
||||
|
Pude type: |
Kofanger |
||||
|
Ikke-roterende tolerance: |
± 0,4 grad |
± 0,3 grad |
|||
|
Portstørrelse: |
M5X0.8 |
PT1/8 |
|||
|
Seriemodel |
Tilgængelige modeller |
|
TR6 -serie |
TR10-10S, TR10-20S, TR10-30S, TR10-40S, TR10-50S |
|
TR10 -serie |
TR10-10S, TR10-20S, TR10-30S, TR10-40S, TR10-50S, TR10-60S, TR10-70S, TR10-80S, TR10-90S, TR10-100S |
|
TR16 -serie |
TR16-10S, TR16-20S, TR16-30S, TR16-40S, TR16-50S, TR16-60S, TR16-70S, TR16-80S, TR16-90S, TR16-100S, TR16-125S, TR16-150S |
|
TR20 -serien |
TR20-10S, TR20-20S, TR20-30S, TR20-40S, TR20-50S, TR20-60S, TR20-70S, TR20-80S, TR20-90S, TR20-100S, TR20-125S, TR20-150S |
|
TR25 -serie |
TR25-10S, TR25-20S, TR25-30S, TR25-40S, TR25-50S, TR25-60S, TR25-70S, TR25-80S, TR25-90S, TR25-100S, TR25-125S, TR25-150S |
|
TR32 -serie |
TR32-10S, TR32-20S, TR32-30S, TR32-40S, TR32-50S, TR32-60S, TR32-70S, TR32-80S, TR32-90S, TR32-100S, TR32-125S, TR32-150S |
