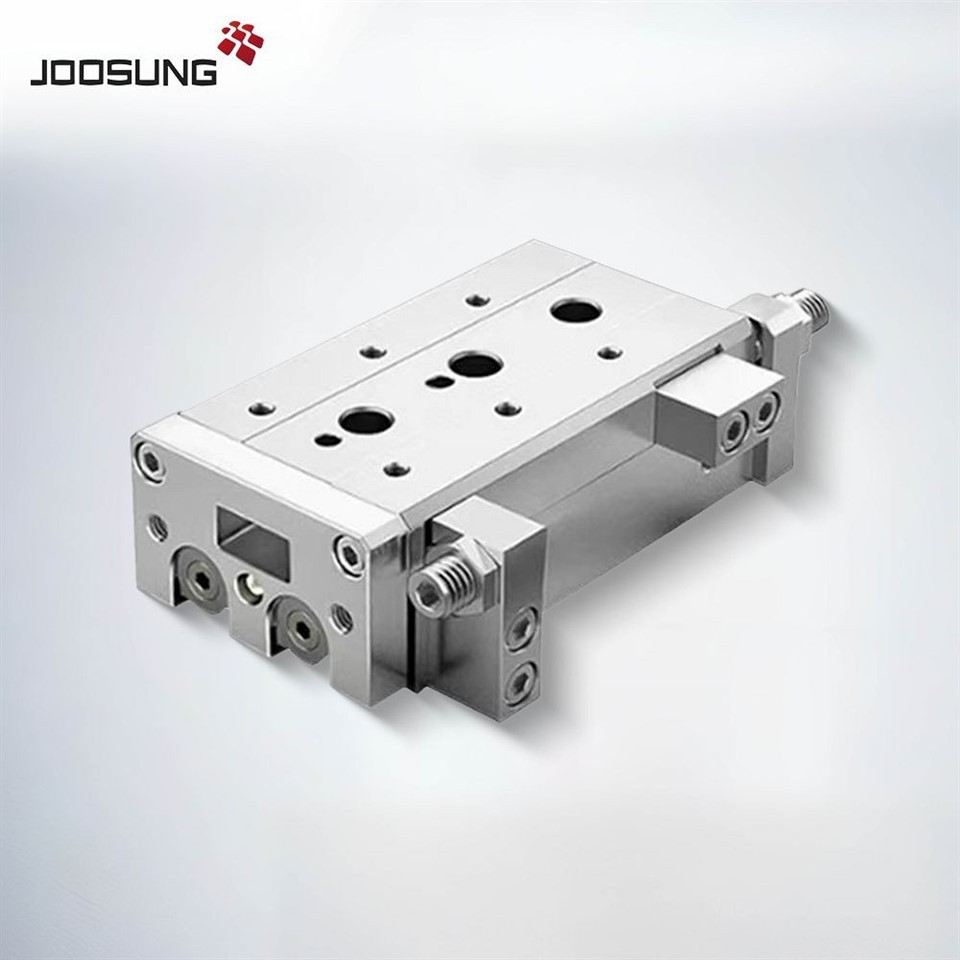

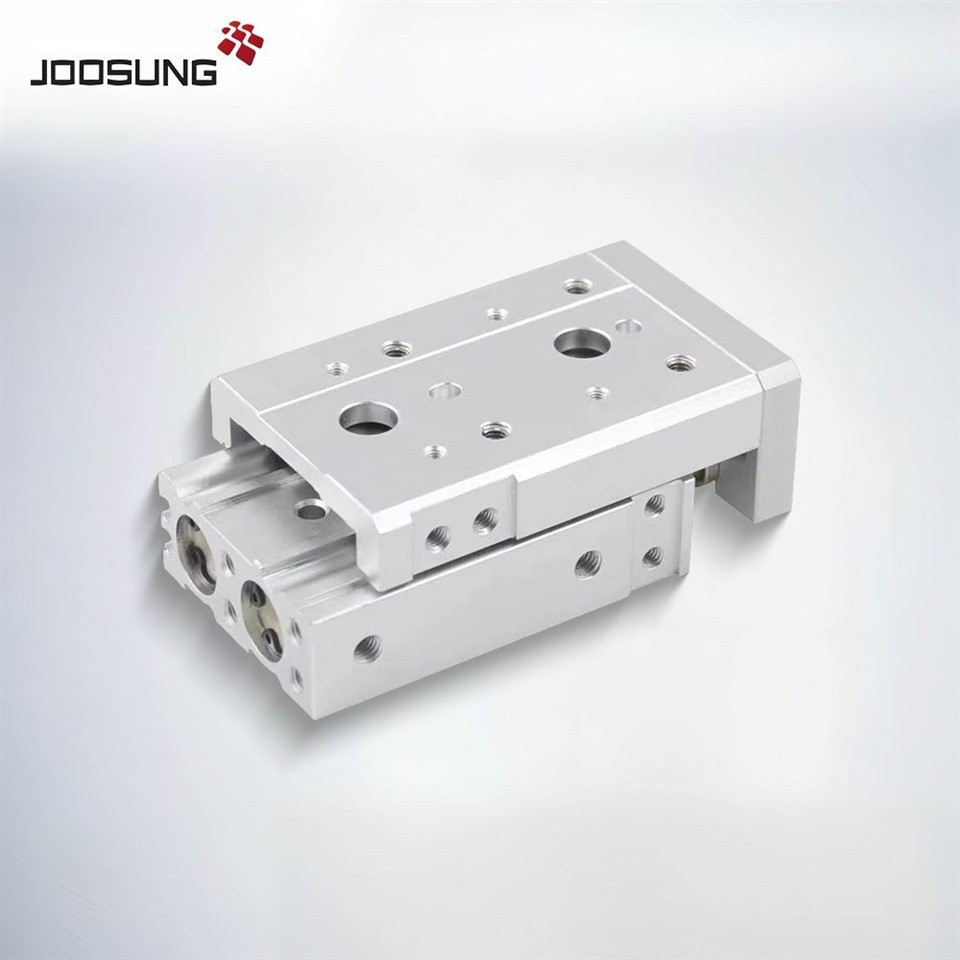

DeMXQ -serie Slidebord Pneumatisk cylinderer enUltra-kompakt guidet aktuatorkonstrueret tilLineær bevægelse med høj præcisionI automatiseringsmiljøer med begrænset rum. Det integrerer enrecirkulerer lineær boldguideog enStempelsysteminden for et usædvanligt lavprofilerede boliger, der levereroverlegen stivhed, høj gentagelighedogFremragende belastningskapacitet.
I modsætning til typiske dobbeltstangscylindre,MXQ Slide Table bruger et lineært jernbanesystem, sikrerIngen cylinderafbøjningSelv under laterale eller offsetbelastninger. Mxq er designet til at minimere monteringspladsen og bruges i vid udstrækning iHalvlederhåndtering, inspektionsenheder, præcisionsmonteringslinjerog andre højteknologiske automatiseringssystemer, der kræverFin bevægelseskontrol i begrænsede områder.
|
Sådan bestilles MXQSerie pneumatisk cylinder |
|||
|
MXQ |
12 |
30 |
ZA |
|
Borestørrelse |
Cylinderlag |
Z: Uden justering |
|
|
6 |
10,20,30,40,50 |
ZA: Metalstop med kofanger |
|
|
8 |
10,20,30,40,50,75 |
ZB: Metalstop med kofanger |
|
|
12 |
10,20,30,40,50,75,100 |
ZC: Metalstop med kofanger |
|
|
16 |
10,20,30,40,50,75,100 |
ZD: Gummiprop |
|
|
20 |
10,20,30,40,50,75,100 |
ZE: Gummiprop |
|
|
25 |
10,20,30,40,50,75,100 |
ZF: Gummiprop |
|
På udkig efter enKompakt, højpræcisionsglasebordcylinderTil dit automatiseringssystem?
DeMXQSerie pneumatisk cylindertilbyder enRumbesparende design, Fremragende sidebelastningsmodstandogGlat, nøjagtig lineær vejledningTil kritiske applikationer.
Kontakt os nuForMXQDatablad, 3D CAD -modeller og skræddersyet tilbudTil dit næste automatiseringsprojekt!
|
Specifikationer |
||||||
|
Borestørrelse (mm) |
6 |
8 |
12 |
16 |
20 |
25 |
|
Rørportstørrelse |
M3x0.5 |
M5x0.8 |
RC 1/8, NPT 1/8, G 1/8 |
|||
|
Væske |
Luft |
|||||
|
Handling |
Dobbelt skuespil |
|||||
|
Driftspress |
0,15 til 0,7 MPa |
|||||
|
Bevistryk |
1,05MPa |
|||||
|
Omgivelses- og væsketemperatur |
-10 til 60c |
|||||
|
Driftshastighedsområde |
50 til 500 mm/s |
|||||
|
Pude |
Gummi kofanger (standard, gummiprop) |
|||||
|
Smøring |
Ikke-lube |
|||||
|
Auto switch (valgfrit) |
Reed Auto Switch (2-Wire, 3-Wire) |
|||||
|
Seriemodel |
Tilgængelige modeller |
|
MXQ6 -serie |
MXQ6-10, MXQ6-20, MXQ6-30, MXQ6-40, MXQ6-50 |
|
MXQ8 -serien |
MXQ8-10, MXQ8-20, MXQ8-30, MXQ8-40, MXQ8-50, MXQ8-75 |
|
MXQ12 -serien |
MXQ12-10, MXQ12-20, MXQ12-30, MXQ12-40, MXQ12-50, MXQ12-75, MXQ12-100 |
|
MXQ16 -serie |
MXQ16-10, MXQ16-20, MXQ16-30, MXQ16-40, MXQ16-50, MXQ16-75, MXQ16-100, MXQ16-125 |
|
MXQ20 -serien |
MXQ20-10, MXQ20-20, MXQ20-30, MXQ20-40, MXQ20-50, MXQ20-75, MXQ20-100, MXQ20-125, MXQ20-150 |
|
MXQ25 -serien |
MXQ25-10, MXQ25-20, MXQ25-30, MXQ25-40, MXQ25-50, MXQ25-75, MXQ25-100, MXQ25-125, MXQ25-150 |
