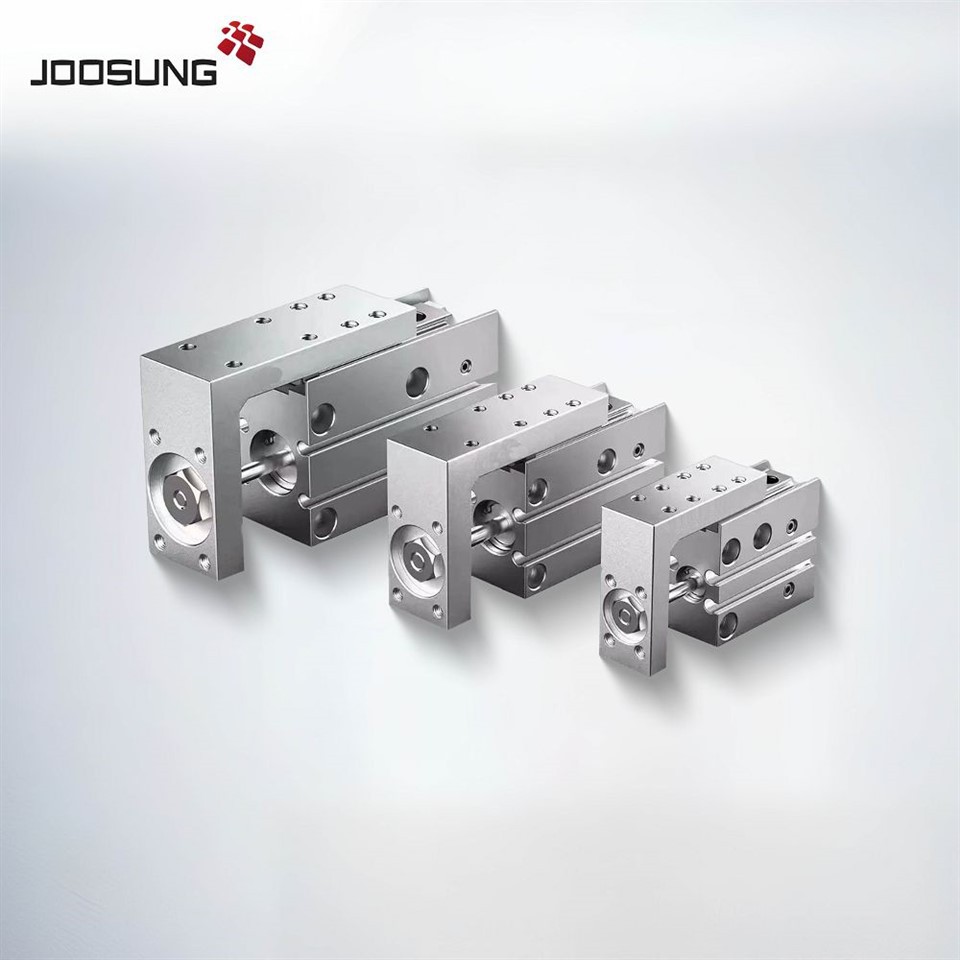

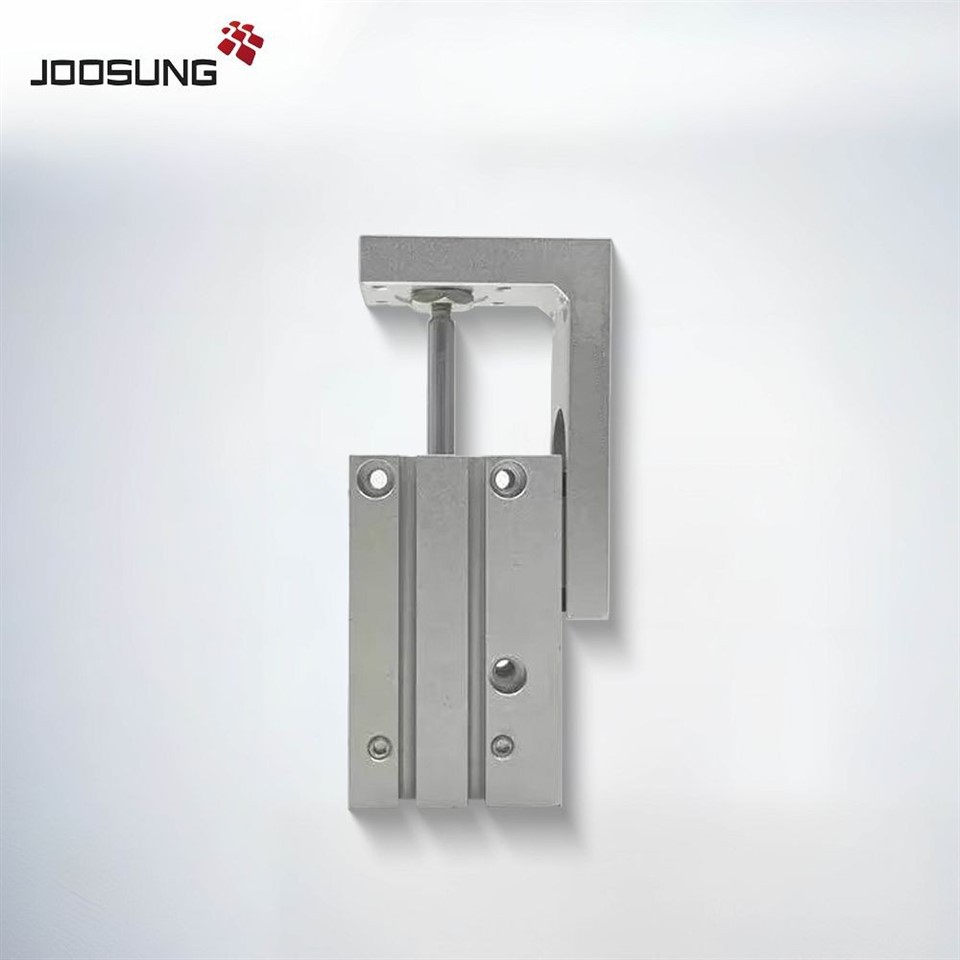

Høj stivhed Letvægtsdesignpladsbesparende diasbord
DeMXH -serien kompakt diascylinderer bygget tilLineær bevægelse med høj præcisioni begrænsede rum. Det har enNy lineær guide med høj stivhedog en redesignet letvægtsstruktur, der leverer forbedret ydelse til krævende applikationer. Med fleksible røremuligheder og forbedret momentkapacitet er MXH-serien ideel til kompakte automatiseringssystemer og multi-aks-bevægelsesopsætninger.
|
Sådan bestilles MXH -serien Pneumatisk cylinder |
|||
|
Mxh |
10 |
60 |
Z |
|
Borestørrelse |
Cylinderlag |
||
|
MXH: kompakt dias |
6 |
5 10 |
|
|
10 |
15 20 |
||
|
16 |
25 30 |
||
|
20 |
40 50 60 |
||
På udkig efter enSuper kompakt, præcisionsglippercylinderTil dit automatiseringsprojekt?
DeMXH -serien Lavprofil Slidebord CylinderTilbudHøj stivhed, dobbelt jernbanestabilitetogRumbesparende designtil dine mest krævende applikationer.
Kontakt os i dagat fåMXH datablad, 3D CAD -modeller og skræddersyede citaterTil dine automatiseringsbehov!
|
Specifikationer |
||||
|
Borestørrelse (mm) |
6 |
10 |
16 |
20 |
|
Væske |
Luft |
|||
|
Handling |
Dobbelt skuespil |
|||
|
Rørportstørrelse |
M5x 0.8 |
|||
|
Minimum driftstryk |
0,15 MPa |
0,06 MPa |
0,05 MPa |
|
|
Maksimalt driftstryk |
0,7 MPa |
|||
|
Bevistryk |
1,05 MPa |
|||
|
Omgivelses- og væsketemperatur |
Uden auto switch: -10 til 70 grader |
|||
|
Stempelhastighed |
50 til 500 mm/s |
|||
|
Tilladelig kinetisk energi (J) |
0.0125 |
0.025 |
0.05 |
0.1 |
|
Smøring |
Ikke-lube |
|||
|
Pude |
Gummi kofanger i begge ender |
|||
|
Slaglængde tolerance |
+1.0 |
|||
|
Auto switch |
Solid State Auto Switch D-M9, M9W |
|||
|
Seriemodel |
Tilgængelige modeller |
|
MXH6 Serie |
MXH6-5, MXH6-10, MXH6-15, MXH6-20, MXH6-25, MXH6-30, MXH6-40, MXH6-50, MXH6-60 |
|
MXH10 Serie |
MXH10-5, MXH10-10, MXH10-15, MXH10-20, MXH10-25, MXH10-30, MXH10-40, MXH10-50, MXH10-60 |
|
MXH16 Serie |
MXH16-5, MXH16-10, MXH16-15, MXH16-20, MXH16-25, MXH16-30, MXH16-40, MXH16-50, MXH16-60 |
|
MXH20 Serie |
MXH20-5, MXH20-10, MXH20-15, MXH20-20, MXH20-25, MXH20-30, MXH20-40, MXH20-50, MXH20-60 |
