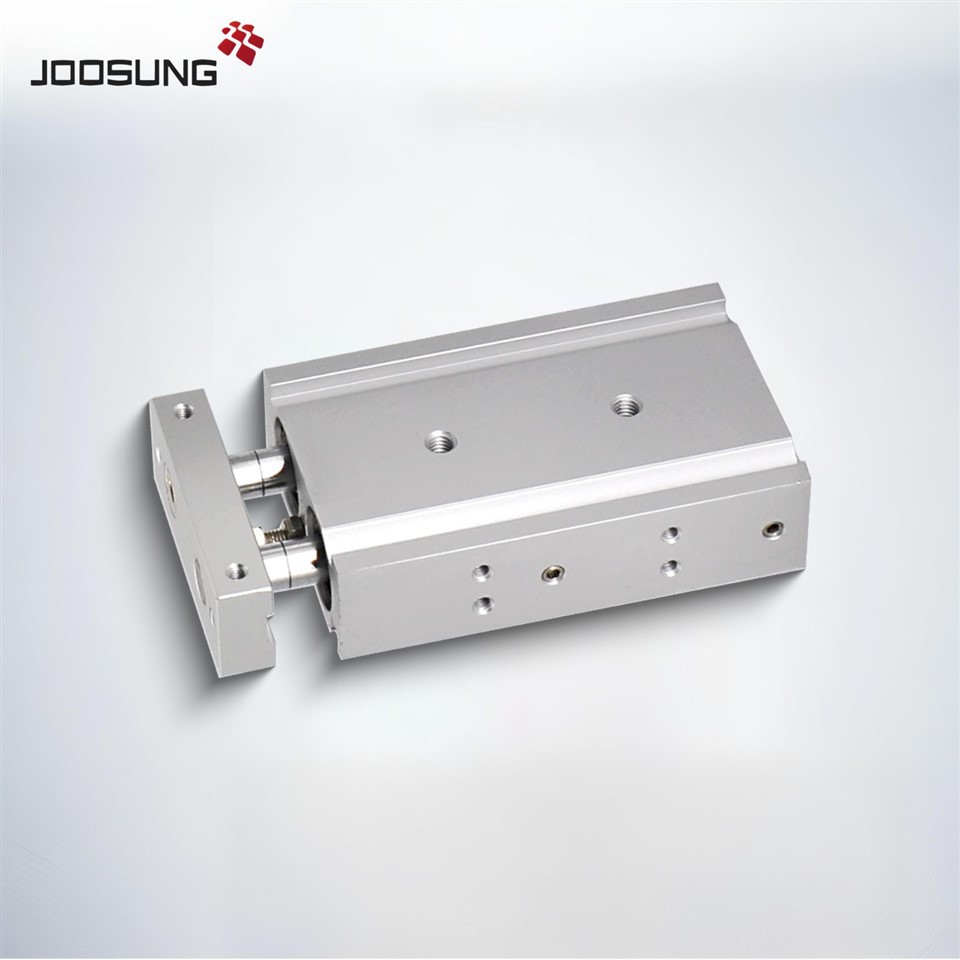

DeCXSL Series Twin-Rod guidede cylindreTilby en kompakt aktuatorløsning med indbyggede lineære guidelejer tilLineær bevægelse med høj præcision. I modsætning til enkeltstangscylindre,Struktur med dobbeltstangSikrer fremragendeIkke-roterende nøjagtighed, øget bærende kapacitet og glat drift underside og offset belastninger.
Fås iBorede størrelser fra 6 mm til 32 mm, CXSL -serien er vidt brugt iPick-and-place-mekanismer, robothåndteringsarme og præcisionsinspektionsplatforme. Dens lavprofilerede krop ogVejledningsskinner med høj stivhedGør det velegnet til opsætninger af automatisering af begrænset plads, hvor nøjagtig bevægelse og belastningsvejledning er vigtig.
Designet til drop-in-kompatibilitet med globale mærker (f.eks. SMC CXSL-serie), den understøtterOEM/ODM -tilpasningTil forskellige slagtilfælde, slutmonteringsstilarter og auto-switch-indstillinger.
|
Sådan bestilles CXSL -serien Pneumatisk cylinder |
||||
|
CXS |
M |
20 |
M |
-100 |
|
M: Skubbærende |
6 |
Lub-Retainer |
10,20,30,40,50 |
|
|
10 |
10,30,50,70,80 |
|||
|
L: Ball Bushing |
15,20 |
30,50,70,80,90,100 |
||
|
25,32 |
30,50,70,80,90,100 |
|||
Brug for ultra-præcise lineær bevægelse i et kompakt rum?
VoresCXSL-serien guidede dobbeltstangcylindreLever høj nøjagtighed, ikke-roterende ydeevne og robust belastningsstabilitet-alt sammen inden for et kompakt fodaftryk.
OEM/ODM understøttet
Hurtig levering og teknisk tegning support
Få dit skræddersyede tilbud og tegne filer nu!
|
Specifikation |
|||||||
|
Bore (mm) |
6 |
10 |
16 |
20 |
25 |
32 |
|
|
Arbejdsmedium |
Luft |
||||||
|
Bevægelsesmønster |
Dobbelt handling |
||||||
|
Sikret trykresistens |
1,05MPa (10,7 kgf/cm) |
||||||
|
Max.pressure |
0,7MPa (7,1 kgf/cm²) |
||||||
|
Min.pressur |
0,15MPa |
0,1MPa |
0,05MPa |
||||
|
Driftstemperaturområde |
5-+60 grad |
||||||
|
Pude |
Begge ender buffer |
||||||
|
Structare |
Dobbelt effekt |
||||||
|
Slagskendelig rækkevidde |
(Returm slagtilfælde) 0 ~ 5mm |
||||||
|
Leje |
Slidebærende/kugleguide. |
||||||
|
Præcision af stempelstang ikke-roterende |
Glideleje |
±0.1 |
±0.15 |
±0.13 |
±0.11 |
±0.1 |
±0.08 |
|
Ballguide bæring |
±0.1 |
±0.1 |
±0.07 |
±0.06 |
±0.05 |
±0.04 |
|
|
Portstørrelse |
M5×0.8 |
G1/8" |
|||||
|
Seriemodel |
Tilgængelige modeller |
|
CXSL6 -serie |
CXSL6-5, CXSL6-10, CXSL6-15, CXSL6-20, CXSL6-25, CXSL6-30, CXSL6-35, CXSL6-40, CXSL6-45, CXSL6-50, CXSL6-55, CXSL6-60 |
|
CXSL10 -serie |
CXSL10-5, CXSL10-10, CXSL10-15, CXSL10-20, CXSL10-25, CXSL10-30, CXSL10-35, CXSL10-40, CXSL10-45, CXSL10-50, CXSL10-55, CXSL10-60 |
|
CXSL16 -serien |
CXSL16-5, CXSL16-10, CXSL16-15, CXSL16-20, CXSL16-25, CXSL16-30, CXSL16-35, CXSL16-40, CXSL16-45, CXSL16-50, CXSL16-555, CXSL16-60 |
|
CXSL20 -serien |
CXSL20-5, CXSL20-10, CXSL20-15, CXSL20-20, CXSL20-25, CXSL20-30, CXSL20-35, CXSL20-40, CXSL20-45, CXSL20-50, CXSL20-55, CXSL20-60 |
|
CXSL25 -serien |
CXSL25-5, CXSL25-10, CXSL25-15, CXSL25-20, CXSL25-25, CXSL25-30, CXSL25-35, CXSL25-40, CXSL25-45, CXSL25-50, CXSL25-55-55-40 CXSL25-65, CXSL25-70, CXSL25-75, CXSL25-80 |
|
CXSL32 -serien |
CXSL32-5, CXSL32-10, CXSL32-15, CXSL32-20, CXSL32-25, CXSL32-30, CXSL32-35, CXSL32-40, CXSL32-45, CXSL32-50, CXSL32-555, CXSL32-60, 0 CXSL32-65, CXSL32-70, CXSL32-75, CXSL32-80 |
