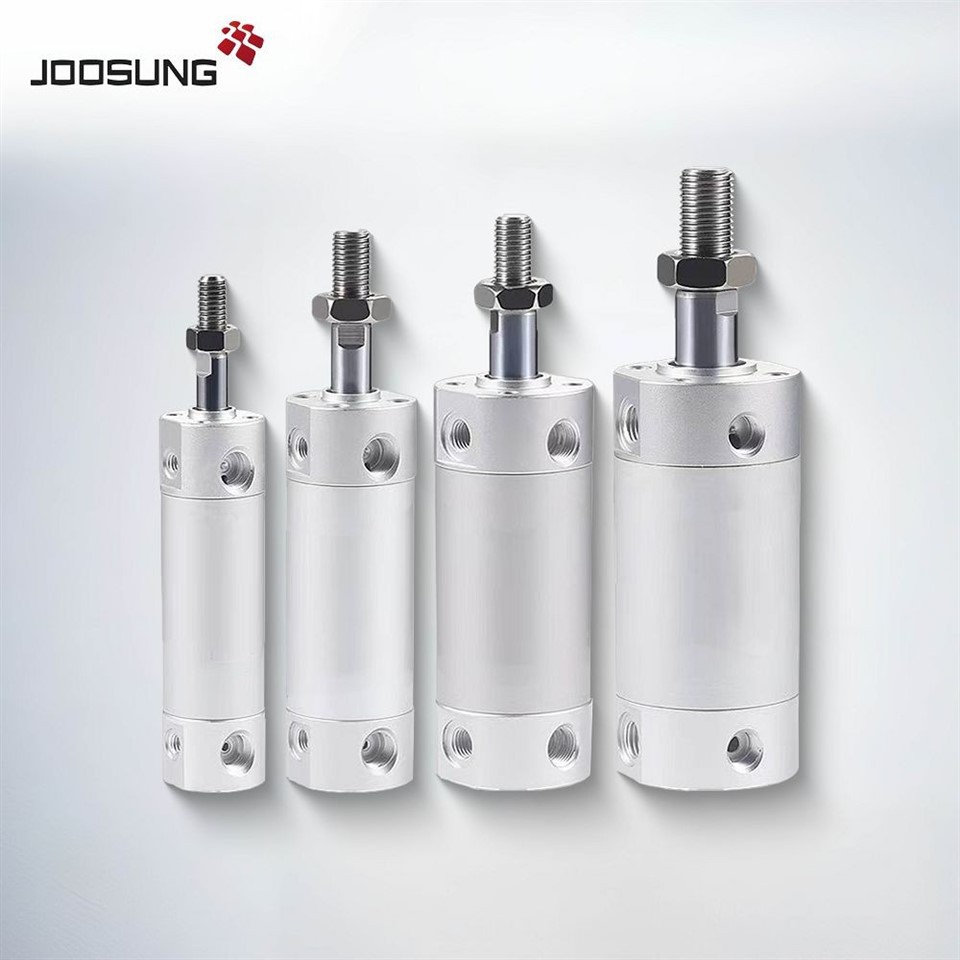

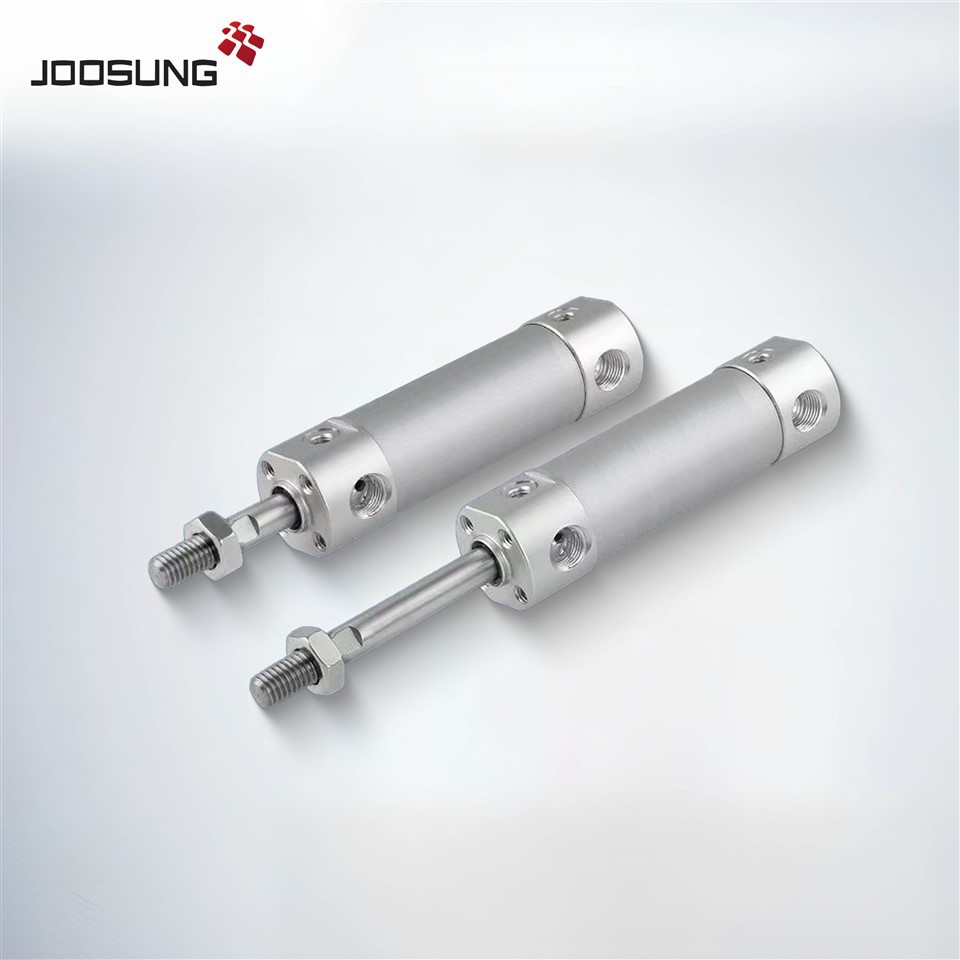

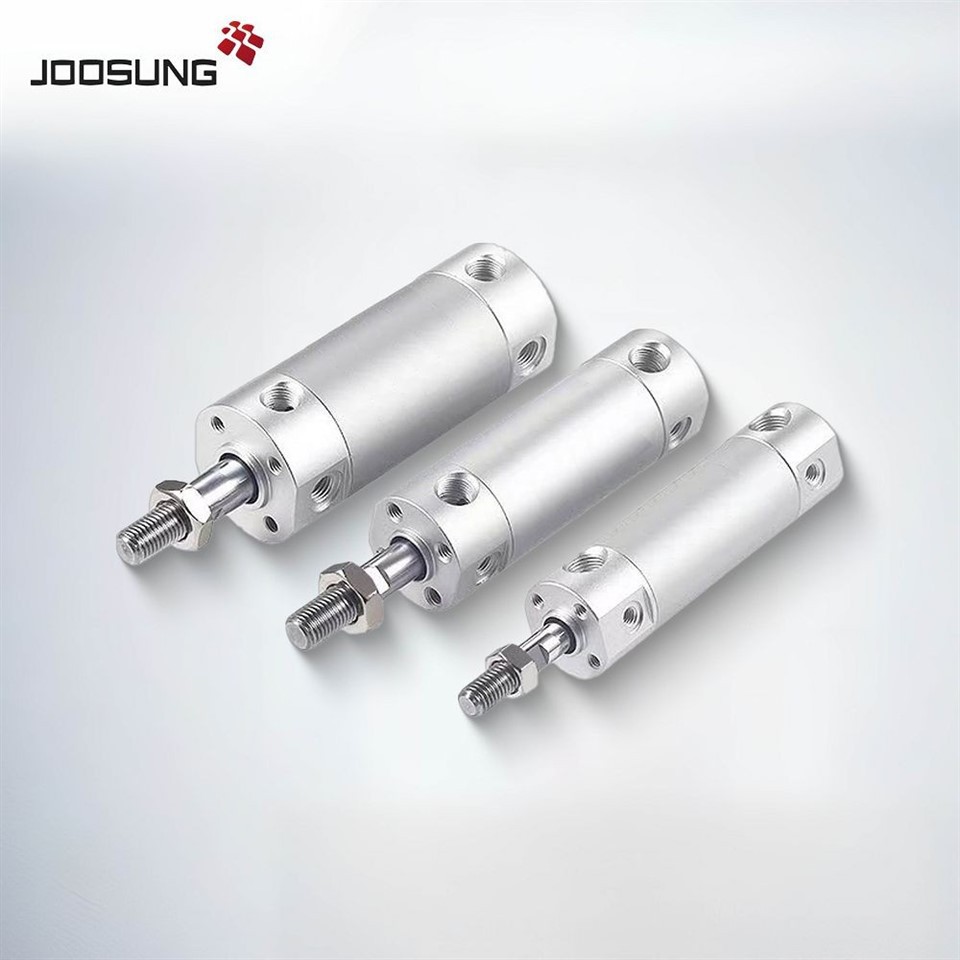

DeCG1 -serie pneumatisk cylinderer en meget brugt iso-standard luftaktuator, designet tilGenerel industriel automatisering. Fremstillet med enHårdt anodiseret aluminiumsrør, Dobbeltvirkende stempeldesign ogIntegrerede slots til magnetiske sensorer, CG1 -cylinderen kombinerer ydeevne, holdbarhed og let vedligeholdelse.
Denne serie er i overensstemmelse medISO 15552 (tidligere ISO 6431)og fås i en lang række boringsstørrelser og slaglængder. Tak til detsudskiftelighed, Høj vejledende nøjagtighedogLavt udbrudstryk, CG1-cylindre er et optimalt valg til automatiseringsopgaver, der kræver ensartet og langvarig ydelse.
|
Sådan bestilles CG1 -serien Pneumatisk cylinder |
||||||
|
C |
D |
G1 |
B |
N |
20 |
-100 |
|
Nill: Ingen |
B: Grundlæggende |
N: Gummimanger |
Borestørrelse |
Cylinderlag |
||
|
D: Indbygget magnet |
Z: Grundlæggende kvindelig tråd |
A: luftpude |
20,25 mm |
|||
|
L: Axial fod |
32,40 mm |
|||||
|
F: stangflange |
50,63 mm |
|||||
|
G: Hovedflange |
80.100 mm |
|||||
|
D: Clevis |
||||||
Leder du efter en pålidelig, iso-kompatibel pneumatisk aktuator til din automatiseringslinje?
VoresCG1 -serie cylindreGiv holdbar ydeevne, global udskiftelighed og glat bevægelse for alle industrielle scenarier.
Brugerdefineret slagtilfælde og tilbehør til rådighed
Magnetisk sensing og dæmpningsmuligheder
Kontakt os nu for tegninger, gratis prøver eller bulk -citater.
|
Specifikationer |
|||||||
|
Borestørrelse [mm] |
8 |
10 |
12 |
16 |
20 |
25 |
|
|
Type |
Pneumatisk |
||||||
|
Handling |
Dobbelt skuespil, enkelt stang |
||||||
|
Væske |
Luft |
||||||
|
Bevistryk |
1,5 MPa |
||||||
|
Max.opererer pres |
1,0 MPa |
||||||
|
Min.oprating |
Gummi kofanger |
0,1 MPa |
0,08 MPa |
0,05 MPa |
|||
|
Luftpude |
一 |
0,08 MPa |
0,05 MPa |
||||
|
Omgivende og væske |
Uden Auto Swilch: -20c til 80 grader (ingen frysning) |
||||||
|
Med auto switch: -10c til 60 grader (ingen frysning) |
|||||||
|
Smøremiddel |
Ikke påkrævet (ikke-lube) |
||||||
|
Stempelhastighed |
50 til 1500 mm/s |
||||||
|
Pude |
Gummi kofanger |
||||||
|
一 |
Luftpude |
||||||
|
Alskabel |
Gummi kofanger |
0.02J |
0.03J |
0.04J |
0.09J |
0.27J |
0.4J |
|
Luftpude |
一 |
0.17J |
0.19J |
0.4J |
0.66J |
0.97J |
|
|
Seriemodel |
Tilgængelige modeller |
|
C85N8 -serien |
C85N8-25,C85N8-50,C85N8-75,C85N8-80,C85N8-100,C85N8-125,C85N8-150,C85N8-160 C85N8-175,C85N8-200,C85N8-250,C85N8-300 |
|
C85N10 -serien |
C85N10-25,C85N10-50,C85N10-75,C85N10-80,C85N10-100,C85N10-125,C85N10-150,C85N10-160,C85N10-175,C85N10-200,C85N10-250,C85N10-300,C85N10-350,C85N10-400,C85N10-450,C85N10-500 |
|
C85N12 -serien |
C85N12-25,C85N12-50,C85N12-75,C85N12-80,C85N12-100,C85N12-125,C85N12-150,C85N12-160,C85N12-175,C85N12-200,C85N12-250,C85N12-300,C85N12-350,C85N12-400,C85N12-450,C85N12-500 |
|
C85N20 -serien |
C85N20-25,C85N20-50,C85N20-75,C85N20-80,C85N20-100,C85N20-125,C85N20-150,C85N20-160,C85N20-175,C85N20-200,C85N20-250,C85N20-300,C85N20-350,C85N20-400,C85N20-450,C85N20-500 |
|
C85N25 -serien |
C85N25-25,C85N25-50,C85N25-75,C85N25-80,C85N25-100,C85N25-125,C85N25-150,C85N25-160,C85N25-175,C85N25-200,C85N25-250,C85N25-300,C85N25-350,C85N25-400,C85N25-450,C85N25-500 |
