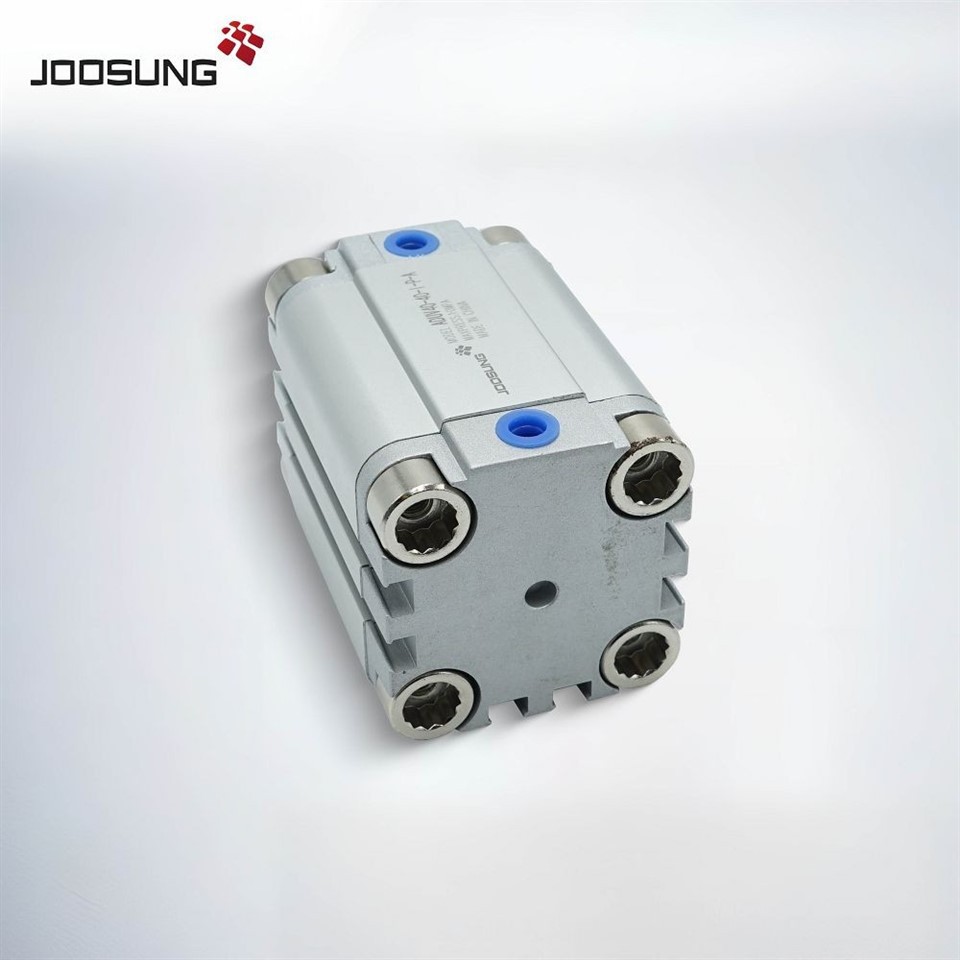

DeAdvu -serie kompakte pneumatiske cylindreer designet i henhold tilISO 21287 standarder, der tilbyder høj ydeevne iRumbegrænsede automatiseringssystemer. Disse cylindre er kendt for deresKort samlet længde, Stabil vejledningssystemogpålidelig dobbeltvirkende struktur, hvilket gør dem ideelle til højfrekvent og industrielle applikationer med tæt rum.
Hver advu -cylinder integreresEn højkvalitetsstempelstætning, dobbelt luftpusningogEn præcis vejledende mekanisme, som sikrer glat lineær bevægelse, fremragende gentagelighed og lang levetid. Med forskellige boringsstørrelser og slagtilfælde passer Advu -serien en lang række industrielle opgaver inklusiveKlemning, skubbe, løftogplacering.
|
Hvordan man bestiller advu -serien pneumatisk cylinder |
|||||
|
Advu |
12 |
80 |
A |
P |
A |
|
Model |
Stempeldiameter |
Cylinderlag |
Stempelstangtrådtype |
Dæmpning |
Positionsensing |
|
Advu: Compact Cylinder, Double Acting |
12 16 |
1-400 |
Blank: Kvindelig tråd |
P: Elastiske dæmpningsringe/plader på begge sider |
A: Til nærhedssensor |
|
Advulq: kompakt cylinder, dobbeltvirkende, firkantet stempelstang |
20 25 |
||||
|
Aevu: kompakt cylinder, enkelt skuespil |
32 40 |
A: Mandlig tråd |
|||
|
Aevuz: kompakt cylinder, enkelt skuespil, træk |
50 63 |
||||
|
AEVULQ: Kompakt cylinder, enkelt skuespil, firkantet stempelstang |
80 100 |
||||
Leder du efter en pålidelig kompakt luftcylinder til dit automatiseringssystem?
Kontakt os forCAD -tegninger, datablad, bulkpriser og OEM -tilpasningFor ACQ -serien.
Vi sender globalt med hurtig levering og teknisk support.
|
Generel teknisk data |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
|
Pneumatisk forbindelse |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
|
Stempelstang ende kvindelig/mandlig tråd |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
|
Mandlig tråd |
M6 |
M8 |
M10x1.25 |
M12 |
M16 |
M20 |
M27 |
||||
|
Driftsmedium |
Trykluft til ISO 8573-1: 2010 [7: 4: 4] |
||||||||||
|
Bemærk om drifts-/pilotmediet |
Smurt betjening mulig (i hvilket tilfælde smurt betjening vil altid være påkrævet) |
||||||||||
|
Design |
Stempel |
||||||||||
|
Stempelstang |
|||||||||||
|
Dæmpning |
Elastiske dæmpningsringe/plader i begge ender |
||||||||||
|
Positionsensing |
Via nærhedskontakt |
||||||||||
|
Monteringstype |
Med gennem huller |
- |
|||||||||
|
Med kvindelig tråd |
|||||||||||
|
Med tilbehør |
|||||||||||
|
Monteringsposition |
Enhver |
||||||||||
|
Seriemodel |
Tilgængelige modeller |
|
Advu-16-serie |
ADVU-16-5-PA, ADVU-16-10-PA, ADVU-16-15-PA, ADVU-16-20-PA, ADVU-16-25-PA, ADVU-16-30-PA, ADVU-16-35-PA, ADVU-16-40-PA, ADVU-16-45-PA, ADVU-16-50-PA, ADVU-16-55-PA, ADVU-16-60-PA |
|
Advu-20-serie |
ADVU-20-5-PA, ADVU-20-10-PA, ADVU-20-15-PA, ADVU-20-20-PA, ADVU-20-25-PA, ADVU-20-30-PA, ADVU-20-35-PA, ADVU-20-40-PA, ADVU-20-45-PA, ADVU-20-50-PA, ADVU-20-55-PA, ADVU-20-60-PA |
|
Advu-25-serien |
Advu-25-5-PA, Advu-25-10-PA, Advu-25-15-PA, Advu-25-20-PA, Advu-25-25-PA, Advu-25-30-PA, Advu-25-35-PA, Advu-25-40-PA, Advu-25-45-PA, Advu-25-50-PA, Advu-25-555-PA, Advu-25-60-PA |
|
Advu-32-serien |
Advu-32-5-PA, Advu-32-10-PA, Advu-32-15-PA, Advu-32-20-PA, Advu-32-25-PA, Advu-32-30-PA, Advu-32-35-PA, Advu-32-40-PA, Advu-32-45-PA, Advu-32-50-Pa, Advu-32-555-PA, Advu-32-60-PA, Advu-32-65-PA, Advu-32-70-PA, Advu-32-75-PA, Advu-32-80-PA |
|
Advu-40-serien |
Advu-40-5-PA, Advu-40-10-PA, Advu-40-15-PA, Advu-40-20-PA, Advu-40-25-PA, Advu-40-30-PA, Advu-40-35-PA, Advu-40-40-PA, Advu-40-45-PA, Advu-40-Pa, Advu-40-555-PA, Advu-40-45-PA, Advu-40-Pa, PA, Advu-40-555-PA, Advu-40-60-PA, Advu-40-65-PA, Advu-40-70-PA, Advu-40-75-PA, Advu-40-80-PA |
|
Advu-50-serie |
ADVU-50-5-PA, ADVU-50-10-PA, ADVU-50-15-PA, ADVU-50-20-PA, ADVU-50-25-PA, ADVU-50-30-PA, ADVU-50-35-PA, ADVU-50-40-PA, ADVU-50-45-PA, ADVU-50-50-PA, ADVU-50-55-PA, ADVU-50-60-PA, Advu-50-65-PA, Advu-50-70-PA, Advu-50-75-PA, Advu-50-80-PA |
|
Advu-63-serien |
Advu-63-5-PA, Advu-63-10-PA, Advu-63-15-PA, Advu-63-20-PA, Advu-63-25-PA, Advu-63-30-PA, Advu-63-35-PA, Advu-63-40-PA, Advu-63-45-PA, Advu-63-50-PA, Advu-63-40-PA, Advu-63-45-PA, Advu-63-50-PA, Advu-63-555-PA, Advu-63-60-PA, Advu-63-65-PA, Advu-63-70-PA, Advu-63-75-PA, Advu-63-80-PA |
|
Advu-80-serien |
Advu-80-5-PA, Advu-80-10-PA, Advu-80-15-PA, Advu-80-20-PA, Advu-80-25-PA, Advu-80-30-PA, Advu-80-35-PA, Advu-80-40-PA, Advu-80-45-PA, Advu-80-PA, Advu-80-555-PA, Advu-80-45-PA, Advu-80-PA, Advu-80-5555-PA, Advu-80-60-PA, Advu-80-65-PA, Advu-80-70-PA, Advu-80-75-PA, Advu-80-80-PA |
