Pneumatisk aktuator -Pneumatisk cylinder
Typer af cylindre
1.1 Lige linje klasser
Standardcylindre, tynde cylindre, pen-formede cylindre
Spændecylinder: Med lås, luftafskærings-lås og anti-luftafskæringsbeskyttelse-
Cylinderpositionering: Selve cylinderen understøtter ikke multi-punktspositionering eller dobbeltslag
Dobbelt-akset cylinder: Dobbelt udgangskraft, der er i stand til at modstå visse bøjningsmomenter.
Positioneringsnøjagtigheden af cylinderen afhænger af grænsen. Ved brug med stor udgangskraft eller høj hastighed skal der tilføjes en grænse. Årsagen er at forhindre stemplet i at støde for meget og let beskadige topstykket. Små stempler, kort-cylindre, er afhængige af deres eget hårde stål
Styrestruktur: Cylindre med en enkelt-akse bør generelt ikke belastes direkte og skal være udstyret med styre-/belastningsbærende strukturer (styreaksler, lineære lejer, lineære guider). Små stempler, korte-cylindre, når de ikke bærer store belastninger og uden styre-/lastbærende strukturer, er også acceptable. Den tre--akse cylinder har karakteristika af en styrestang
Anti-selv-rotationsforanstaltninger: Uregelmæssigt tværsnit- med styrestænger
1.2 Roterende type: Roterende cylinder
1.3 Funktionskategorier: Gribecylindre/, blokeringscylindre
2. Teoretisk udgangskraft af cylinderen
Det teoretiske tryk (N) af en almindelig dobbelt-virkende cylinder er: Fa=0.25π*D^2*P
I formlen:
Cylinderdiameter (mm
Arbejdstrykket (MPa) for cylinder s.
Den teoretiske trækkraft (N) er: Fa=0.25π*(D-d)^2*P
I formlen, når d er diameteren af stempelstangen (mm), kan det estimeres, at d=0.3D.
3. Cylinderens belastningshastighed
Cylinderens belastningshastighed: Det refererer til forholdet mellem cylinderens faktiske belastningskraft F og den teoretiske udgangskraft F0.
Bæreevne er en vigtig faktor ved valg af cylinder. Den faktiske belastningskraft, der virker på stempelakslen, varierer med forskellige belastningsforhold.
Den faktiske belastning af cylinderen bestemmes af arbejdsforholdene. Hvis belastningshastigheden η bestemmes, kan cylinderens teoretiske output også bestemmes. Valget af belastningshastigheden η er relateret til cylinderens belastningsydelse og cylinderens bevægelseshastighed.
4. Beregning af cylinderens udgangstryk og luftforbrug

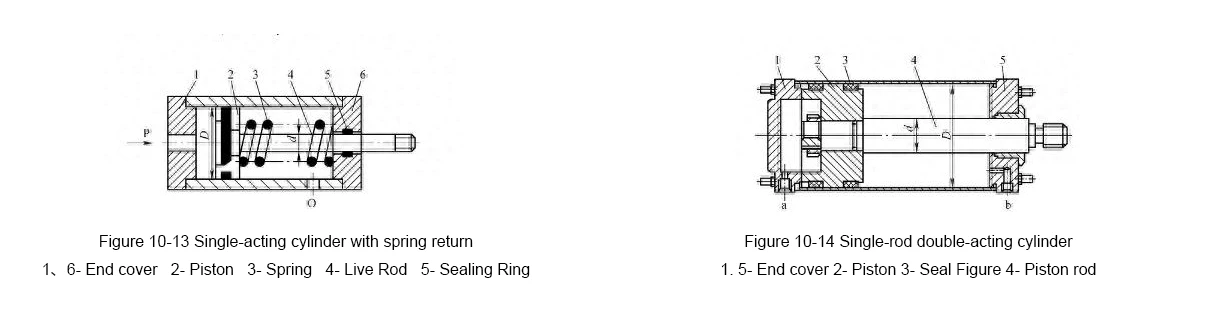

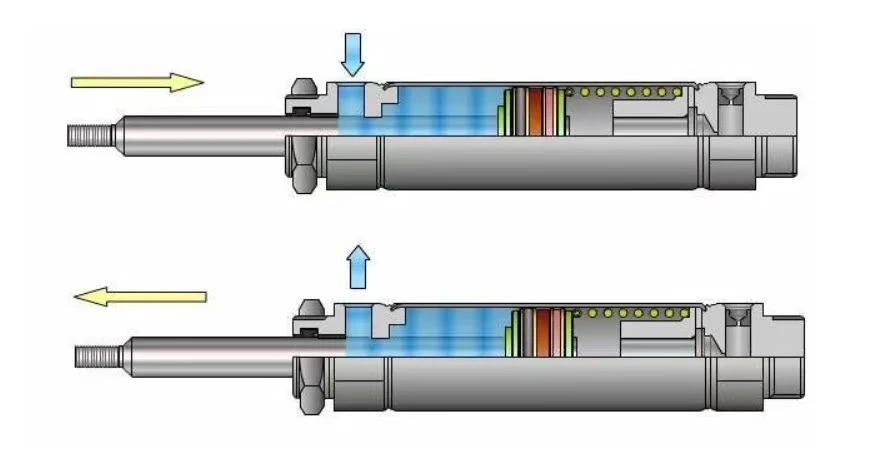

Beregning af cylinderens udgangstryk. Tager man den enkelt- dobbeltvirkende-cylinder vist i figur 10-14 som et eksempel, kan trykket F1, der genereres af stempelstangen, når stemplet bevæger sig til højre, og trækkraften F2, der genereres af stempelstangen, når den bevæger sig til venstre, beregnes i henhold til ligning (10-3) og (10-3)
(2) Luftforbruget q af trykluft for et frem- og tilbagegående slag af cylinderen kan beregnes ved ligning (10-4):
Da arbejdstrykket, der kræves af hver pneumatisk enhed, er forskelligt, bør der være en ensartet trykstandard til beregning af luftforbruget. Generelt konverteres trykluftens strømningshastighed ved forskellige tryk til den frie luftstrømshastighed ved standardatmosfærisk tryk til beregning, dvs.
Q=q× (p+0.103) /0.103
I formlen: Q - fri luftforbrug (m³/s) p - Arbejdstryk for trykluft (Mpa)
5. Cylindervalg
I henhold til arbejdskravene og -forholdene skal du vælge cylindertypen korrekt.
Hvis der ikke er nogen stødfænomen eller stødstøj, når cylinderen når slutningen af slaget, bør en buffercylinder vælges. Hvis let vægt er påkrævet, skal der vælges en let-duty cylinder. Hvis installationsrummet er smalt og slaget er kort, kan der vælges en tynd cylinder. Der er en sidebelastning, og en cylinder med styrestang er valgfri. Der kræves høj bremsenøjagtighed, og der bør vælges en låsecylinder. Stempelstangen må ikke rotere. En cylinder med en ikke-roterende stangfunktion kan vælges. Varmebestandige-cylindre bør vælges i miljøer med{10} høje temperaturer. I korrosive miljøer bør korrosionsbestandige-cylindre vælges. I barske miljøer med støv skal støvdæksler installeres i den forlængede ende af stempelstangen. Når der kræves -fri forurening, bør olie-fri eller olie-fri smurte cylindre osv. vælges. Diameteren af den valgte cylinder bestemmes ud fra den relevante belastning, det anvendte lufttryk og aktionsretningen
Vælg cylinderslag og arbejdsemnets bevægelsesafstand:
Det er relateret til anledningen til brug og mekanismens slag, men generelt bør den fulde slaglængde ikke vælges for at forhindre stemplet i at kollidere med cylinderhovedet. Hvis den bruges til klemmemekanismer osv., skal der tilføjes en ekstra justering på 10 til 20 mm i henhold til den beregnede nødvendige slaglængde.
Vælg cylinderserien
Vælg cylinderinstallationstype
Forskellige serier har forskellige installationsmetoder, hovedsageligt inklusive basistype, fodtype, flangetype, U-formet krog og skaftøretype
Vælg buffere: ingen buffer, gummibuffer, luftbuffer og hydraulisk støddæmper
Den valgte magnetiske induktionskontakt bruges hovedsageligt til positionsdetektering, og det kræves, at der er indbygget en magnetisk ring i cylinderen
De valgte cylinderdele indeholder relevante samlinger
6. Almindeligt udvalgte mærker af cylindre: Airtac og SMC
Ovenfor er cylinderindholdet i den pneumatiske aktuator -. For at lære mere relateret information, besøghttps://www.joosungauto.com/.
